01

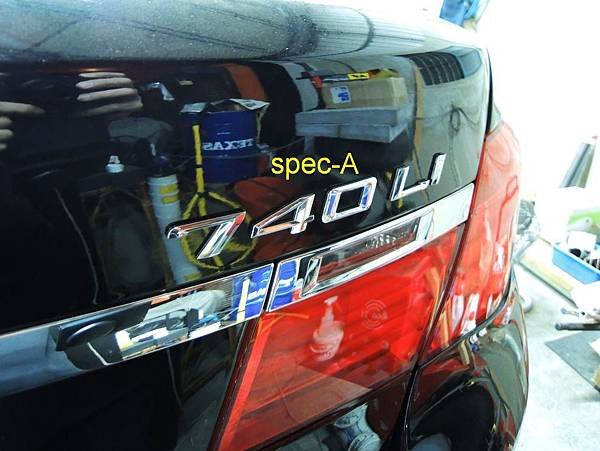

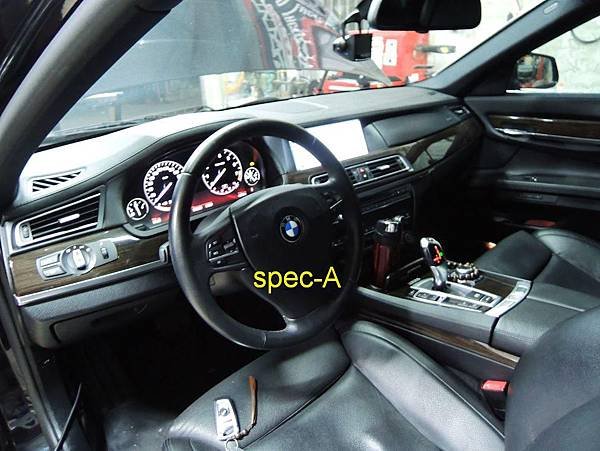

01. BMW F02 740Li 線路查修 更換後避震器總成 .

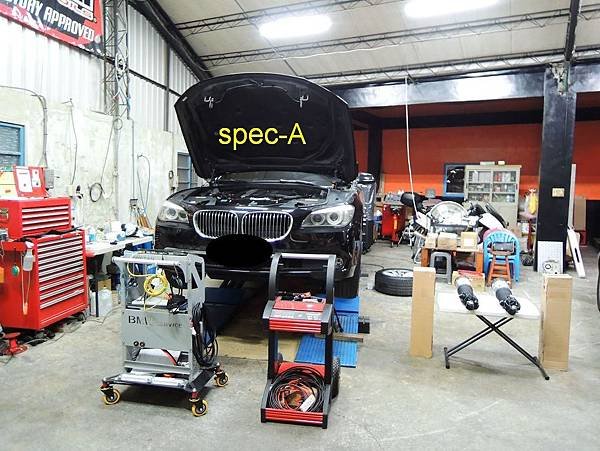

02

02.

03

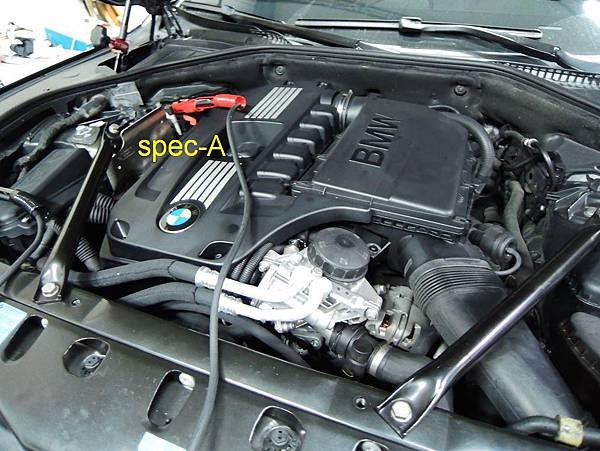

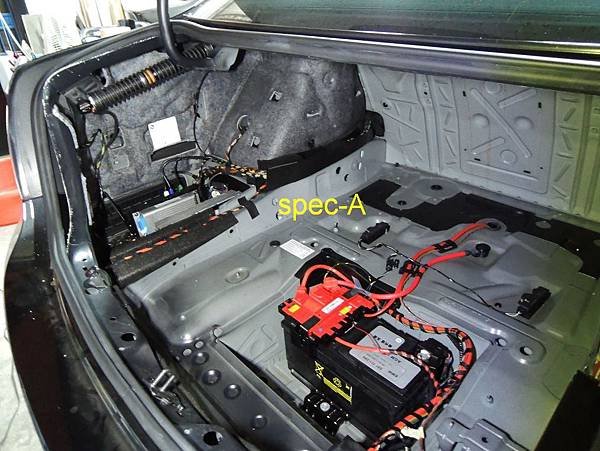

03. 接上充電機電源線 .

04

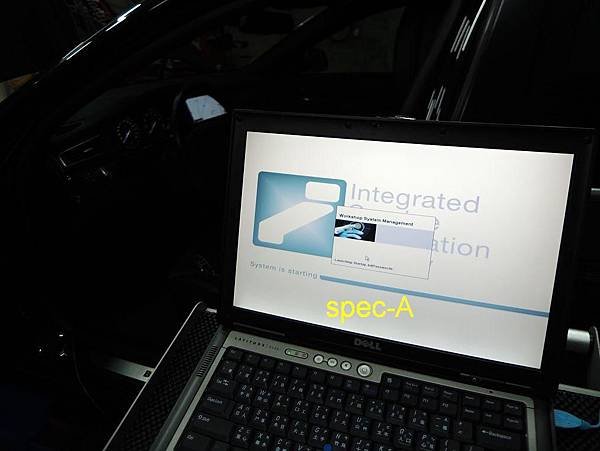

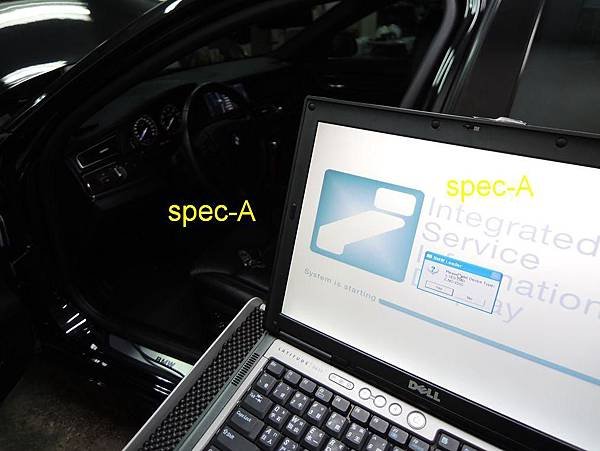

04. 實施 BMW原廠診斷電腦檢測 .

05

05.

06

06.

07

07.

08

08.

09

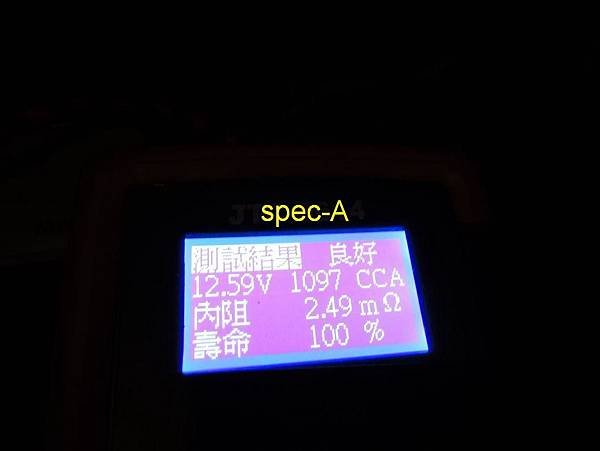

09. 電瓶效能 檢查分析 .

10

10.

11

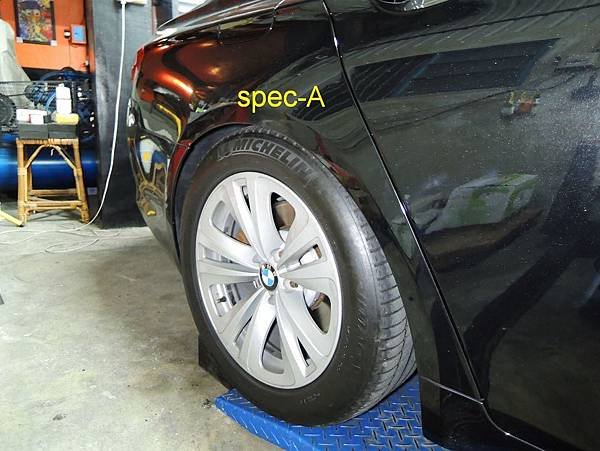

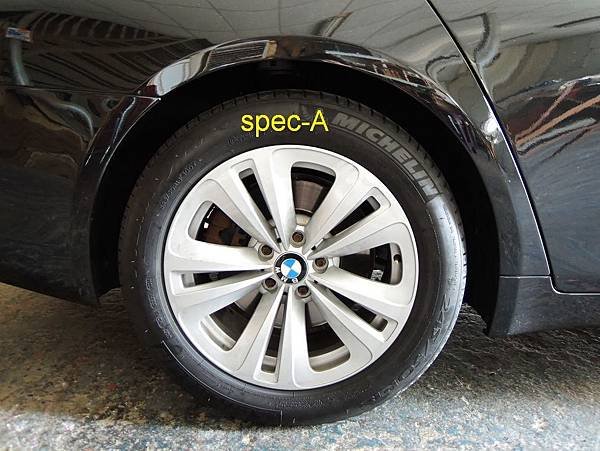

11. BMWF02後輪下沉

12

12.

13

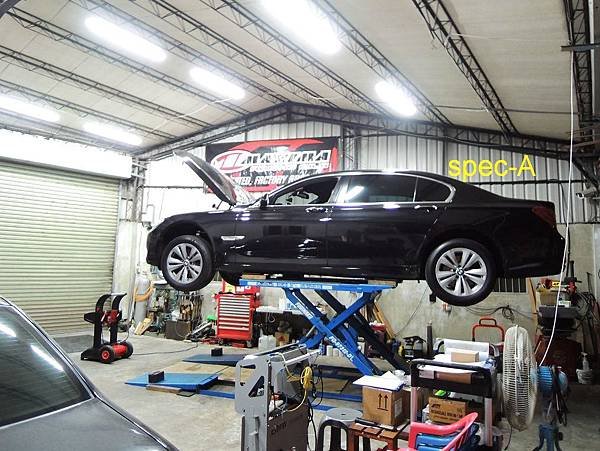

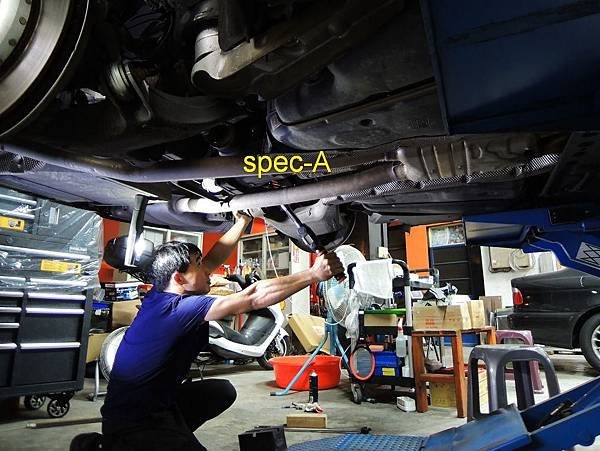

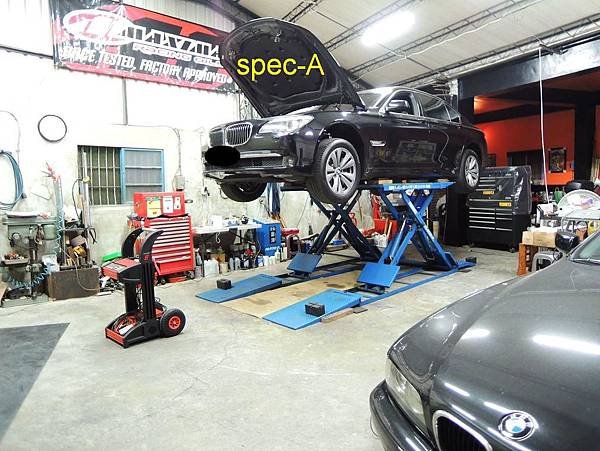

13. 頂起車子 底盤檢視 .

14

14.

15

15.

16

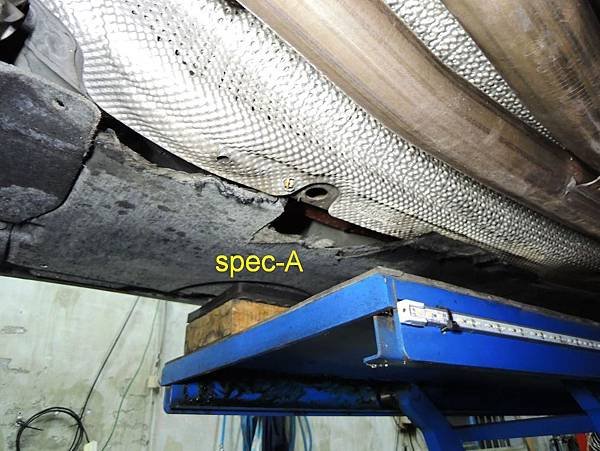

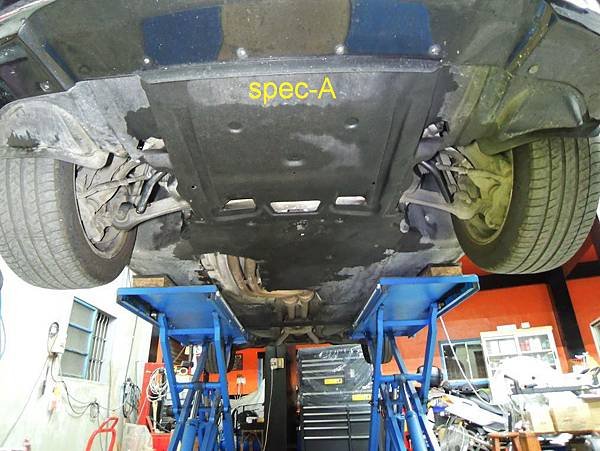

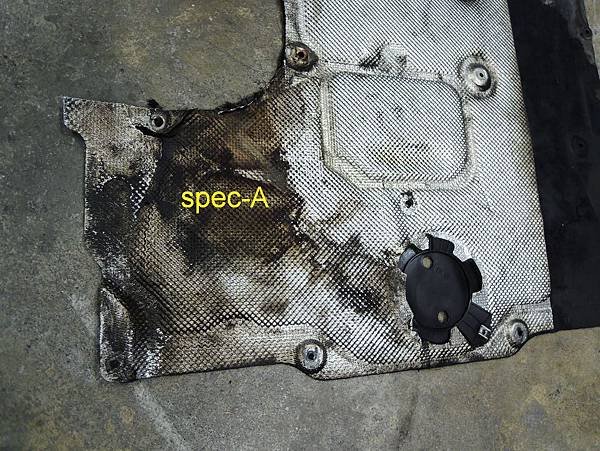

16.  引擎下護板 油膩膩 .

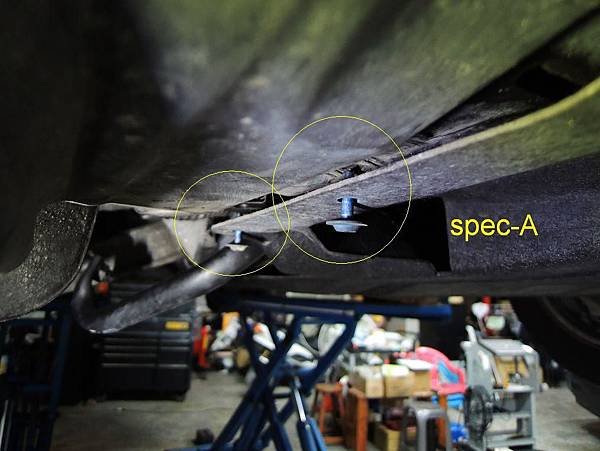

17

17. 引擎下護板 有2支 快拆螺絲 沒有鎖緊

18

18.

19

19.

20

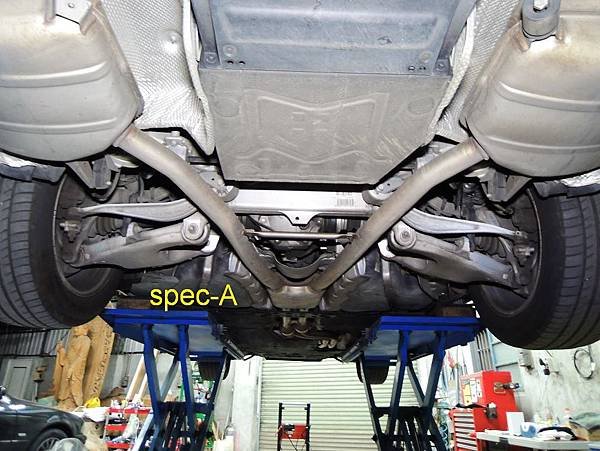

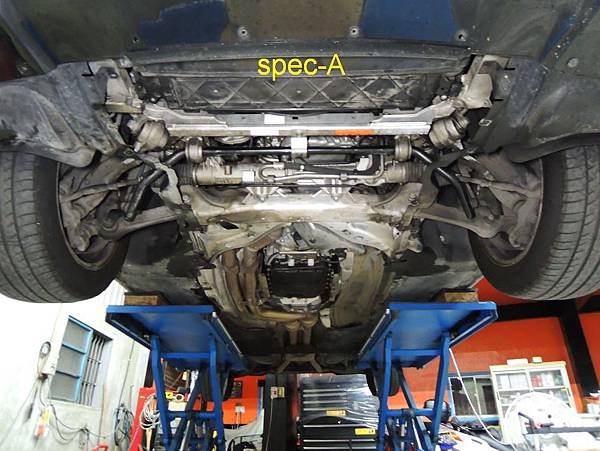

20. 引擎室 底盤一覽 .

21

21. 右邊下護板破損

22

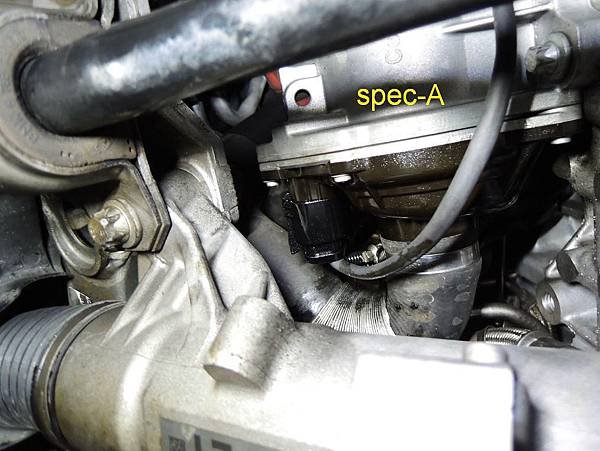

22. BMW電子水幫浦 .

23

23. F02電子水幫浦插頭 油膩膩 需要 清潔一下 .

24

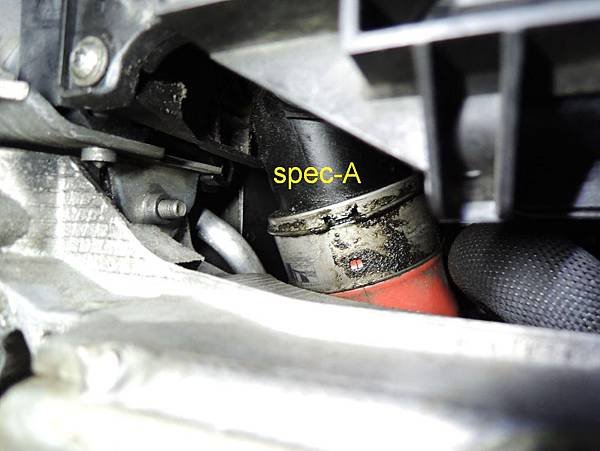

24. 空冷器 進氣管有油氣

25

25. 空冷器 排氣管有油氣

26

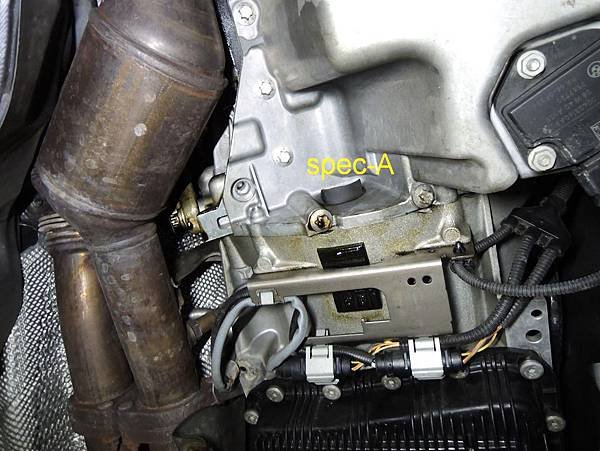

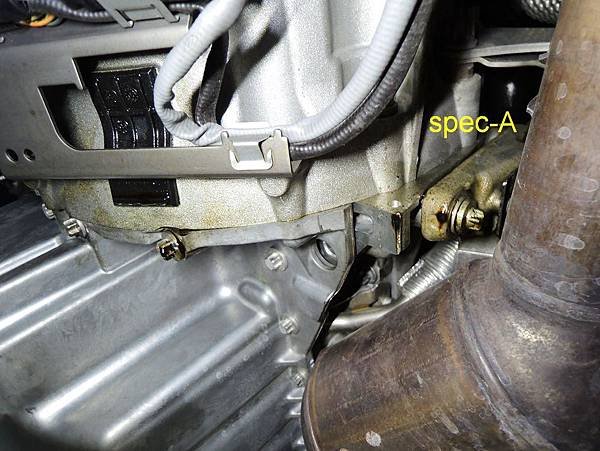

26. 引擎跟變速箱接合處 有油漬

27

27.

28

28. 渦輪排氣口有油漬

29

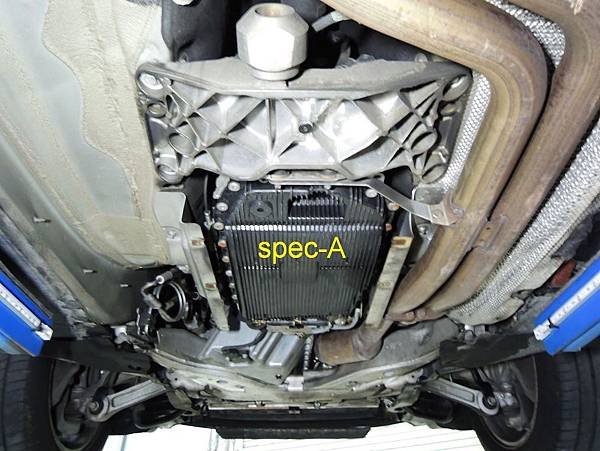

29. 變速箱 油底殼 乾乾淨淨的

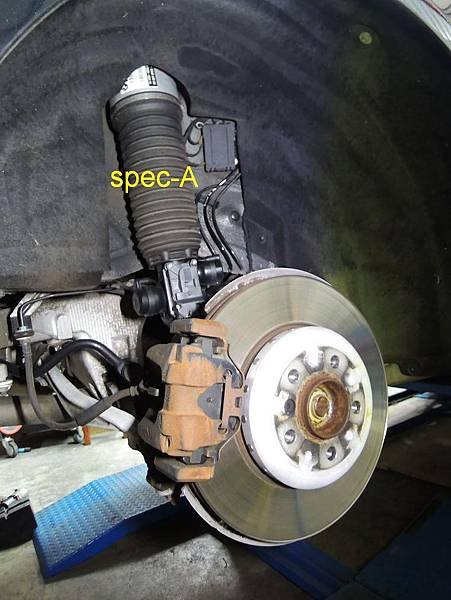

30

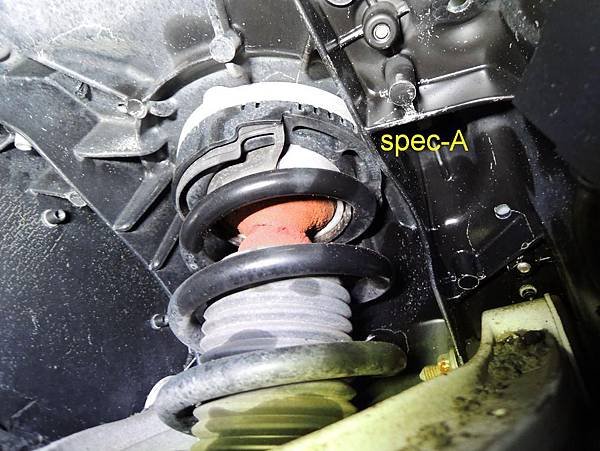

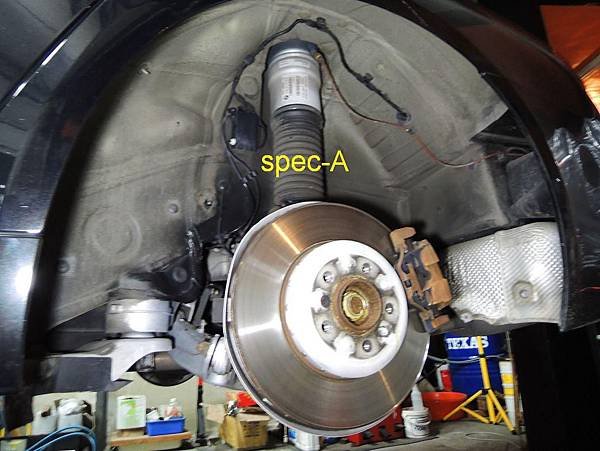

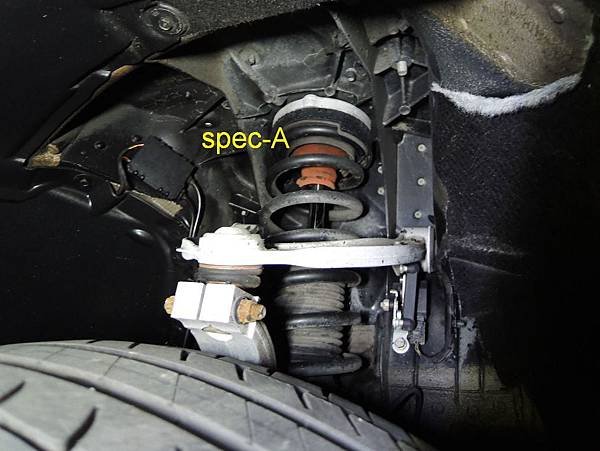

30. 前 避震器系統 .

31

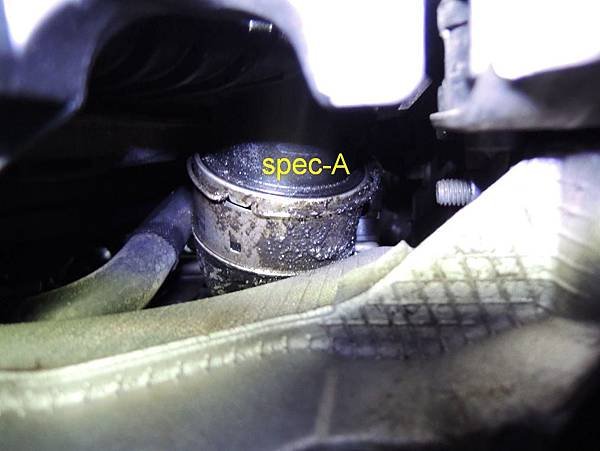

31. 避震器饅頭 有破損情形 .

32

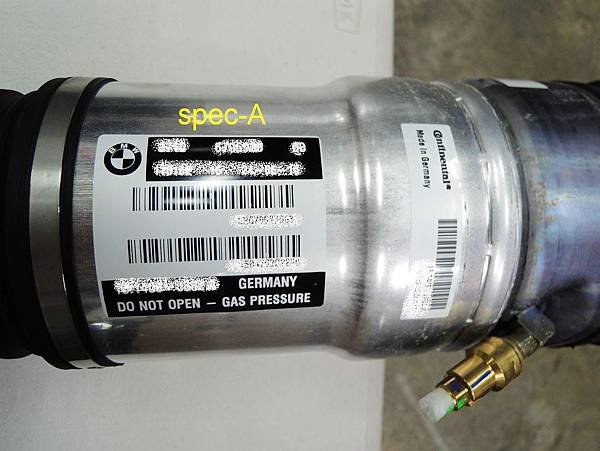

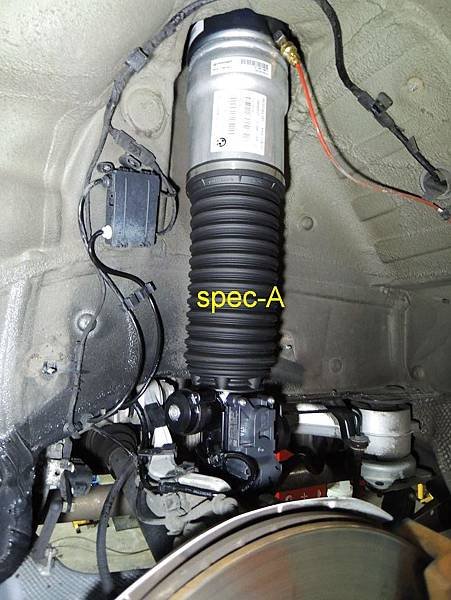

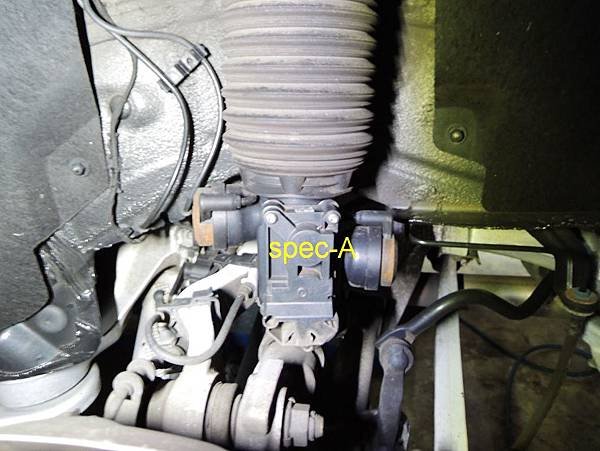

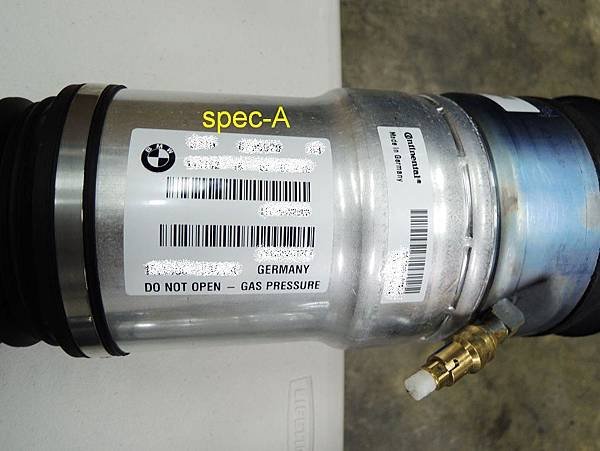

32. BMWF02氣壓式 避震器 .

33

33.

34

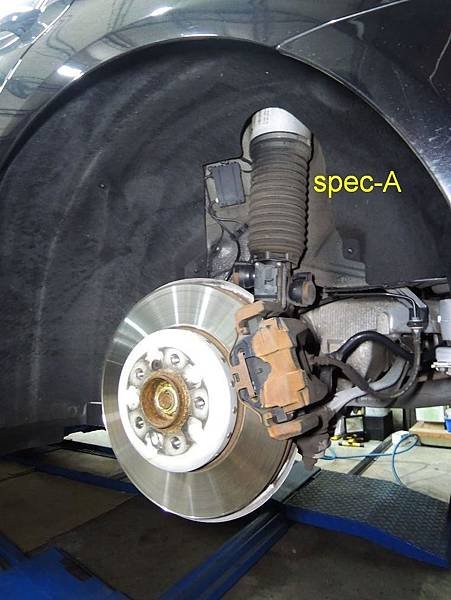

34. bmw740li氣壓式避震器 .

35

35.

36

36. 檢查 測式後 確定 後避震器故障 跟車主報價 確認無誤後 .

37

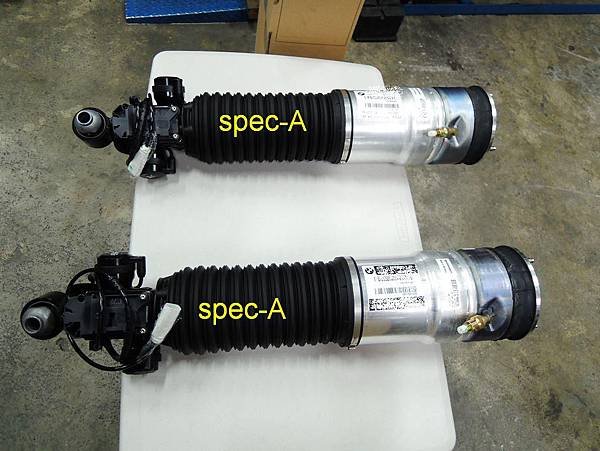

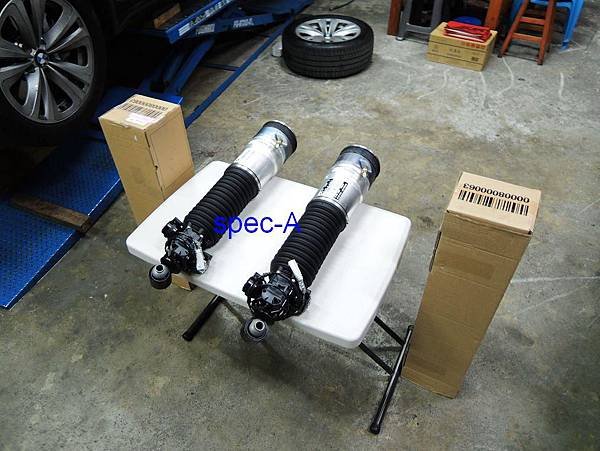

37. 車主同意 更換 2支 bmw原廠f02全新後避震器 .

38

38.

39

39.

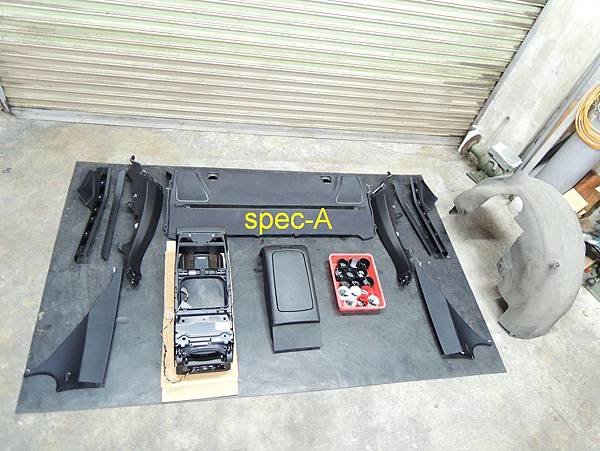

40

40. 更換f02後避震器 需把這些零組件移除 才能安裝 .

41

41.

42

42. 魔鬼藏在細節裡

43

43. 避震器的固定螺絲 依造原廠施工規範 需使用扭力板手上緊固定螺絲 .

44

44. BMWF02避震器固定螺絲 200NM扭力值鎖緊 .

45

45. BMWF02740LI全新後避震器 安裝完成 .

46

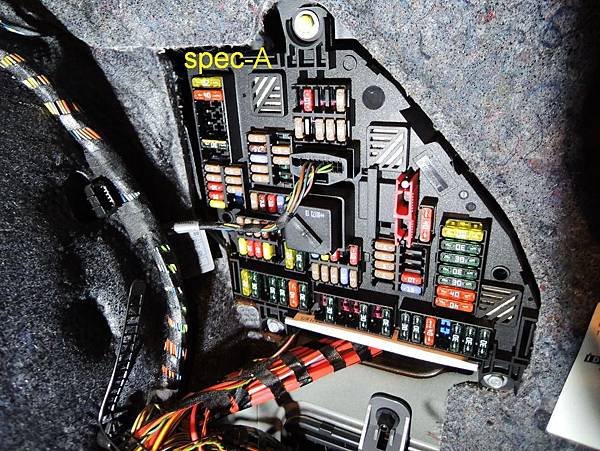

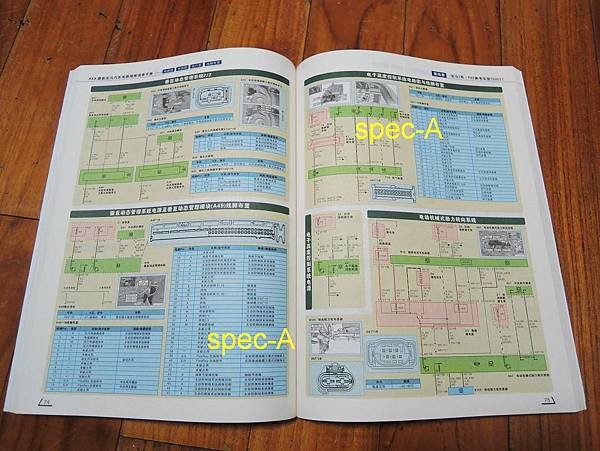

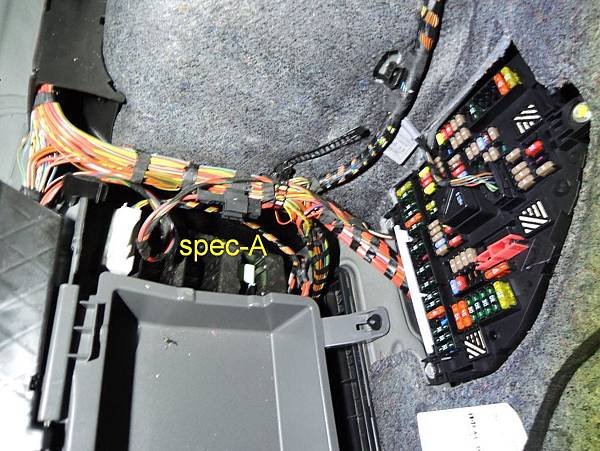

46. 拿出 看不見的力量 查閱 F02線路圖 .

47

47.

48

48.

49

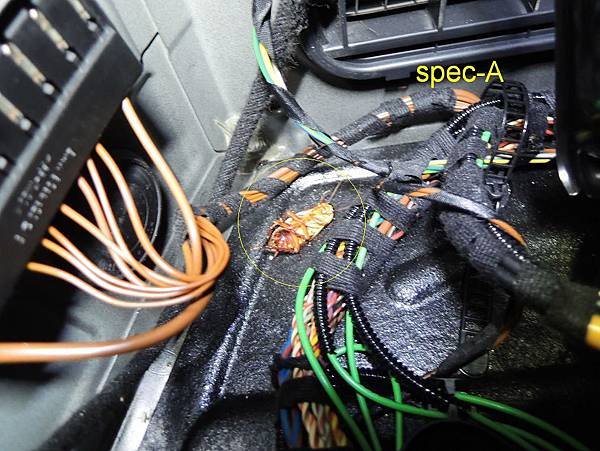

49. 小強 你怎麼死在這裡

50

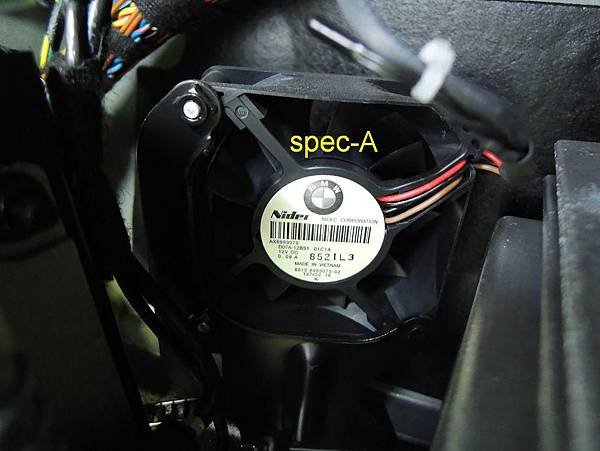

50. BMW迷你散熱電風扇 .

51

51.

52

52.

53

53.

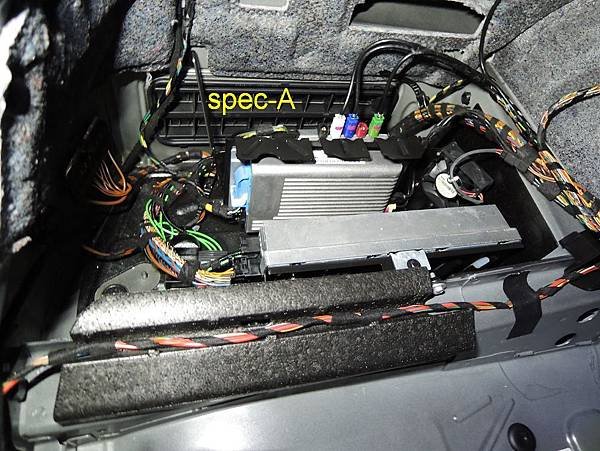

54

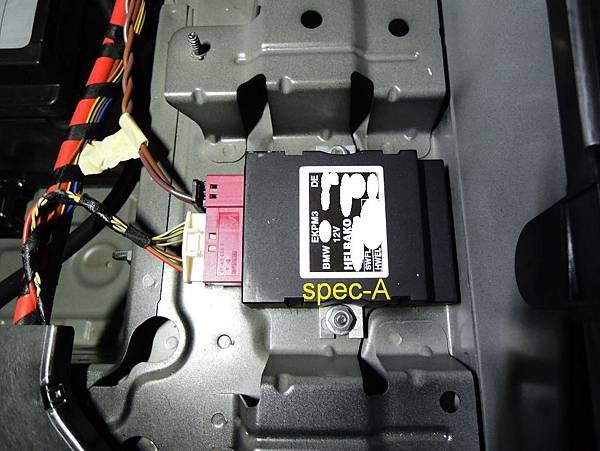

54. BMWEHC電子高度控制系統 EHC控制系統

55

55. 廢物利用中 .

56

56. 引擎下護板 因為 長期泡油 軟化 所以土炮加持一下 使用白鐵片 增加固定面積 以免行駛中掉落 .

57

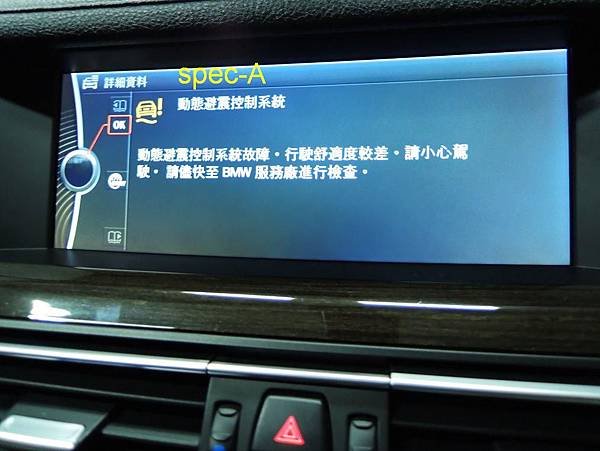

57. 安裝完2支全新的 BMWF02740LI 後避震器 中文操作介面的iDrive 出現這故障訊息 .

58

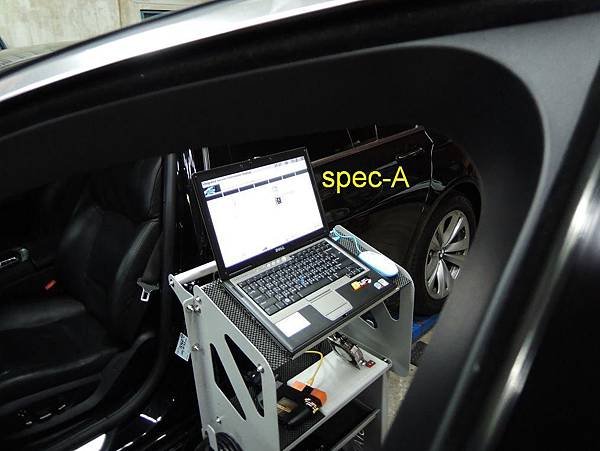

58. 使用BMW原廠診斷電腦 進行 P=編程 C=設碼 I=初始化 .

59

59. 故障訊息 搞定後 實施 車身高度匹配 功能 .

60

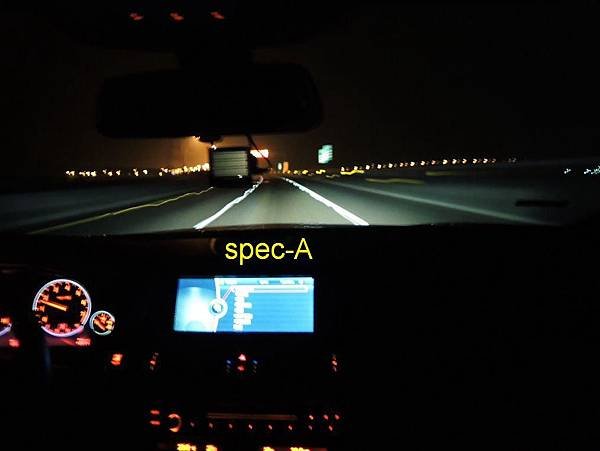

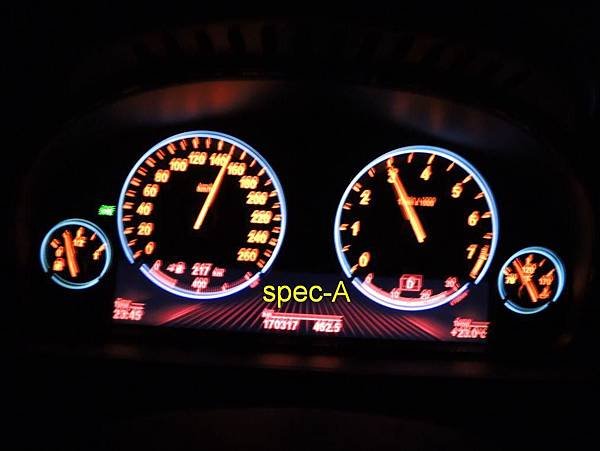

60. 實車 道路測試中 .

61

61.

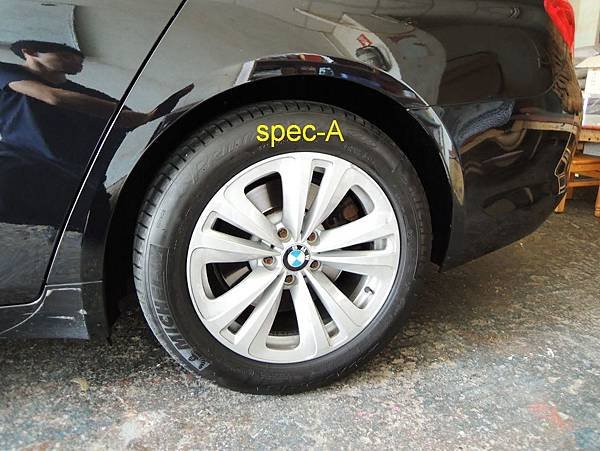

62

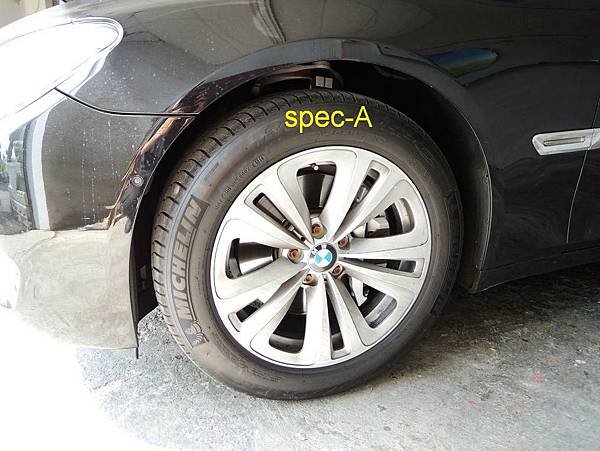

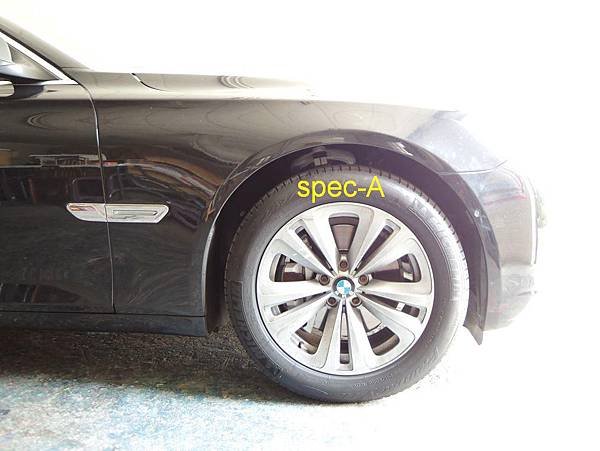

62. 路試後 車身高度 恢復正常  左前輪 .

63

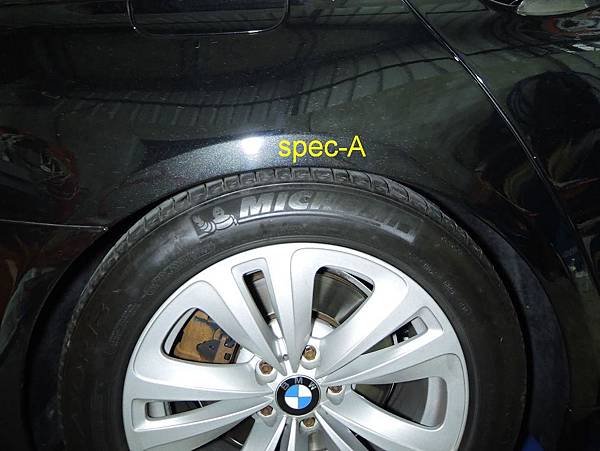

63. 左後輪 .

64

64. 右前輪 .

65

65. 右後輪 . 故障順利排除 搞定交車
